Außenwand mit Wärmedämm-Verbundsystem

Fenstersturz

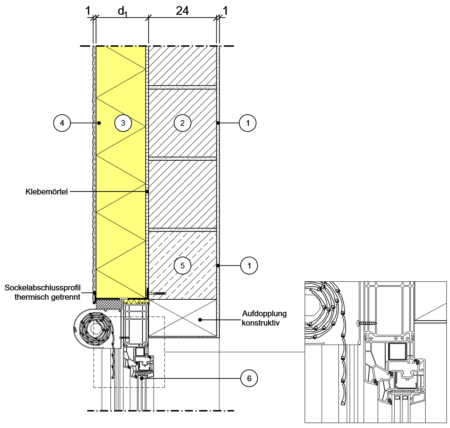

Fenstersturz mit Rollladenkasten, Fenster in Dämmebene, normale Bewitterung, ohne Geschossdecke


3 Dicke der Dämmschicht der Außenwand d m
3 Wärmeleitfähigkeit der Dämmschicht der Außenwand λ W/(mK)
6 Rahmenmaterial: 1 = Holz / 2 = Kunststoff / 3 = Alu Mat

Thermische Werte des Konstruktionsanschlusses

(Zwischenwerte können linear interpoliert werden)

Wärmedurchgangskoeffizient Regelbauteil "Außenwand" U 0.16 W/(m²K)
Längenbezogener Wärmedurchgangskoeffizient ψ 0.112 W/(mK)
Minimale Oberflächentemperatur im beheizten Raum θmin 19.0 °C
